RS485
入门基础：认识RS485
简介
RS485并非一个完整的通信协议，而是一种物理层电气特性标准，由美国电子工业协会（Electronic Industries Association，EIA）制定，经通讯工业协会（TIA）修订后命名为 TIA/EIA-485。它定义了平衡差分信号的传输规则，通过一对差分信号线（A线、B线）实现数据传输，相比单端传输的RS232，具备更强的抗干扰能力和更远的传输距离。
RS485是一种工业控制环境中常用的通讯协议，其中RS是 Recommended Standard 的缩写。
RS485是半双工异步串行通信。
核心定位：为串行通信提供稳定、可靠的物理层传输保障，通常与应用层协议（如Modbus、自定义协议）配合使用。
核心特性
- 传输距离远：标准情况下，传输速率为100kbps时，最大传输距离可达1200米；传输速率提升，距离会缩短（如1Mbps时约120米），需根据实际需求平衡速率与距离。
- 多节点支持：一个RS485总线最多可连接32个标准节点（通过中继器可扩展至256个以上），适合多设备组网场景（如工业传感器阵列、智能仪表集群）。
- 抗干扰能力强：采用差分信号传输，外界电磁干扰会同时作用于A、B线，差值相互抵消，大幅降低干扰对信号的影响，适配工业复杂电磁环境。
- 总线拓扑简单：支持半双工通信（同一时间只能收发一方传输数据），总线采用==菊花链拓扑==（避免星型拓扑导致的信号反射），布线成本低、维护便捷。
- 电压范围宽：差分信号电压范围为-7V~+12V，逻辑电平定义为：A线电压高于B线200mV以上时为逻辑1，B线电压高于A线200mV以上时为逻辑0，适配工业宽电压环境。
对比
工业场景中，RS485常与RS232、CAN等标准对比，核心差异如下表：
| 对比维度 | RS485 | RS232 | CAN |
|---|---|---|---|
| 传输方式 | 差分平衡传输 | 单端传输 | 差分平衡传输 |
| 最大传输距离 | 1200米（100kbps） | 15米（9600bps） | 1000米（5kbps） |
| 最大节点数 | 32个（标准），可扩展 | 1对1（点对点） | 110个（标准） |
| 通信模式 | 半双工 | 全双工/半双工 | 半双工 |
| 抗干扰能力 | 强 | 弱 | 极强 |
| 适用场景 | 多设备组网、中长距离传输（如传感器、仪表） | 近距离点对点通信（如电脑与单片机） | 高可靠性实时控制（如汽车电子、工业控制） |
应用
RS485的特性使其广泛应用于工业及物联网领域，典型场景包括：
- 工业自动化：PLC与传感器、执行器、触摸屏之间的通信；
- 智能楼宇：中央空调、照明系统、安防设备的集中控制；
- 能源监测：电力仪表、充电桩、光伏逆变器的数据采集；
- 物联网（IoT）：远端传感器节点（如温湿度、压力）的数据回传；
- 智能家居：家电设备的集中控制总线（如部分智能家居网关）。
硬件核心：RS485电路设计与选型
硬件系统组成

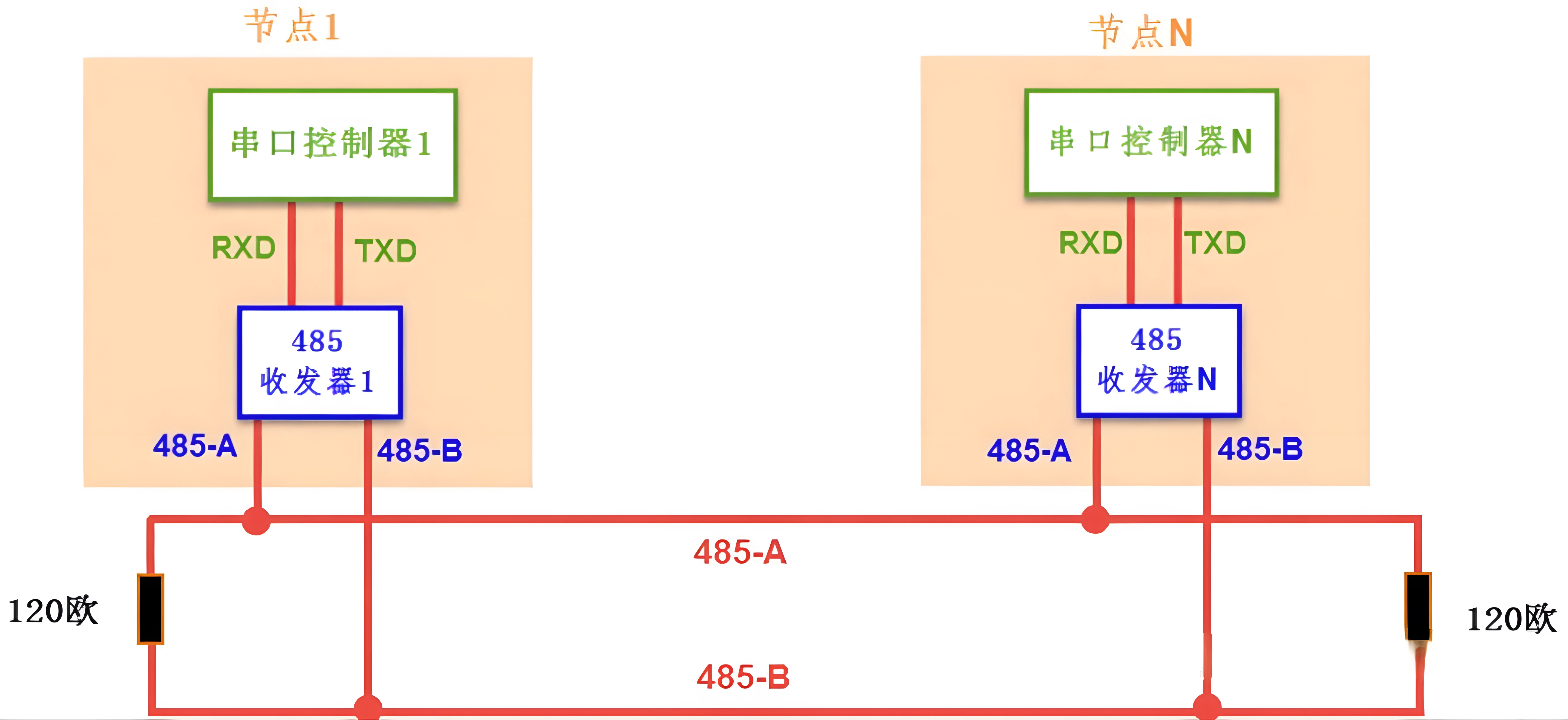

一个完整的RS485通信系统由三部分组成：主控单元（如单片机、PLC、MCU）、RS485收发器（核心硬件芯片）、传输介质（屏蔽双绞线），部分场景需增加终端匹配电阻和保护电路。 核心逻辑：主控单元通过UART接口输出TTL电平信号，经RS485收发器转换为差分信号在总线上传输；接收时，收发器将总线上的差分信号转换为TTL电平，回传给主控单元。 通常在这些节点中只能有一个主机，剩下的全为从机。 在总线的起止端分别加了一个 120 欧的匹配电阻。
关键元器件选型
RS485收发器芯片选型
收发器是RS485硬件的核心，需根据传输速率、节点数、功耗、抗干扰需求选型，常见型号及特点如下：
- SN75176：经典通用型，支持32个节点，传输速率最高500kbps，工作电压5V，适合常规工业场景；
- MAX485：与SN75176引脚兼容，传输速率最高2.5Mbps，功耗更低，性价比高，是入门首选；
- MAX483：低功耗型，支持休眠模式，适合电池供电的远端传感器节点；
- SN75LBC184：增强型，具备±15kV ESD保护，抗干扰能力更强，适合恶劣工业环境；
- ADM2483：隔离型收发器，内置光耦隔离，避免总线干扰传导至主控单元，适合高干扰场景（如电机控制）。 选型要点：优先选择引脚兼容、具备ESD保护、传输速率满足需求的型号；远端节点或电池供电场景重点关注低功耗；高干扰场景优先选隔离型。
传输介质选型
RS485总线必须使用屏蔽双绞线（STP），核心要求如下：
- 线径：常规场景选用0.5~0.75mm²的双绞线，传输距离超过1000米时可选用更粗线径；
- 屏蔽层：必须接地（单端接地，建议在主控端接地），避免屏蔽层成为干扰天线；
- 布线：避免与强电（如220V交流电）并行布线，若必须并行，间距需大于30cm，或采用金属管屏蔽；
- 注意：禁止使用平行线、单股线，此类线材无法有效抑制干扰，会导致通信不稳定。
终端匹配电阻选型
当传输距离超过100米或传输速率高于1Mbps时，需在总线两端（最远端的两个节点）增加终端匹配电阻，目的是消除信号反射，避免信号失真。 选型规则：匹配电阻阻值等于传输线缆的特性阻抗，常规屏蔽双绞线的特性阻抗为120Ω，因此优先选用120Ω、1/4W~1/2W的电阻。 注意：仅需在总线两端添加终端电阻，中间节点禁止添加，否则会导致总线负载过重，通信失败。
基础RS485电路设计
非隔离型电路（入门常用）
以MAX485为例，电路结构简单，适合常规场景，核心连接如下：
- 引脚A（1脚）、B（2脚）：连接RS485总线的A线、B线（注意所有节点A-A相连、B-B相连，不可交叉）；
- 引脚DI（4脚）：数据输入，连接主控单元UART的TX引脚（TTL电平）；
- 引脚RO（5脚）：数据输出，连接主控单元UART的RX引脚（TTL电平）；
- 引脚DE（3脚）、RE（6脚）：收发控制引脚，DE=1、RE=0时为发送模式，DE=0、RE=1时为接收模式（通常将两引脚短接，由主控单元的一个GPIO引脚控制）；
- 电源引脚VCC（8脚）：接5V电源，GND（7脚）：与主控单元共地；
- 终端电阻：在总线两端的A、B线之间并联120Ω电阻。 核心注意点：所有节点的GND建议共地（若无法共地，需选用隔离型收发器）。
隔离型电路（高干扰场景）
在电机、变频器等强干扰场景，非隔离电路易受干扰导致通信异常，需采用隔离型收发器（如ADM2483）或在非隔离收发器基础上增加光耦隔离。 隔离型电路优势：将RS485总线与主控单元的电源、地完全隔离，避免干扰信号通过地线传导至主控单元，提升系统稳定性。
保护电路设计（可选）
工业现场易出现浪涌、静电等异常电压，需增加保护电路避免收发器损坏，常见保护措施：
- ESD保护：在A、B线与GND之间并联TVS管（如SMBJ6.5CA），吸收静电冲击；
- 浪涌保护：选用具备浪涌抑制功能的收发器，或增加放电管、自恢复保险丝；
- 总线短路保护：在A、B线串联限流电阻（10~20Ω），避免总线短路时烧毁收发器。
硬件设计常见问题与避坑指南
- 问题1：总线A、B线接反 → 解决：所有节点严格遵循A-A、B-B连接，可通过万用表测量总线空闲时电压（A线电压略高于B线）判断；
- 问题2：终端电阻添加错误（多添加、少添加） → 解决：仅在总线两端添加120Ω电阻，中间节点不添加；
- 问题3：收发控制引脚未正确控制 → 解决：确保发送时DE=1、RE=0，接收时相反，避免出现“发送/接收冲突”；
- 问题4：未使用屏蔽双绞线或屏蔽层未接地 → 解决：更换屏蔽双绞线，屏蔽层单端接地（主控端）；
- 问题5：电源纹波过大导致通信异常 → 解决：在收发器电源引脚并联0.1μF去耦电容，靠近芯片放置。
协议原理：RS485通信协议与数据传输
RS485仅定义物理层，需配合应用层协议实现数据的有序传输。工业场景中最常用的是Modbus-RTU协议，其次是自定义协议。本节将详解协议核心原理及数据传输逻辑。
通信协议的核心要素
无论选用标准协议还是自定义协议，需明确以下核心要素，确保收发双方“共识”：
- 波特率：数据传输速率（如9600bps、19200bps、38400bps），所有节点必须一致；
- 数据格式：起始位（1位）、数据位（8位最常用）、校验位（奇校验/偶校验/无校验）、停止位（1位/2位），简称“帧格式”；
- 地址码：区分总线上的不同节点（如地址1~32对应32个节点），确保数据精准送达目标设备；
- 命令码：定义数据传输的目的（如读取传感器数据、控制执行器动作）；
- 数据域：实际传输的有效数据（如温湿度值、控制参数）；
- 校验码：用于验证数据传输的正确性（如CRC校验、和校验）。
常用协议：Modbus-RTU详解
Modbus-RTU是RS485总线最常用的应用层协议，具备开源、简洁、易实现的特点，广泛应用于工业仪表、传感器等设备。
帧格式
Modbus-RTU采用二进制帧格式，帧与帧之间通过“空闲时间”分隔（空闲时间≥3.5个字符传输时间），单帧结构如下（字节序）：
| 字段 | 字节数 | 说明 |
|---|---|---|
| 地址码 | 1 | 目标设备地址（1~247，0为广播地址） |
| 功能码 | 1 | 定义操作类型（如03H=读取保持寄存器） |
| 数据域 | N（可变） | 操作参数（如寄存器地址、数据长度）或有效数据 |
| CRC校验码 | 2 | 循环冗余校验，低字节在前，高字节在后 |
核心功能码说明
Modbus-RTU定义了多种功能码，常用核心功能码如下：
- 01H：读取线圈状态（用于读取开关量输出状态，如继电器是否吸合）；
- 02H：读取离散输入状态（用于读取开关量输入状态，如按键、传感器触发状态）；
- 03H：读取保持寄存器（最常用，用于读取模拟量数据，如温湿度、压力值）；
- 06H：写入单个保持寄存器（用于设置设备参数，如设定温度阈值）；
- 10H：写入多个保持寄存器（用于批量设置参数）。
典型通信流程（以03H功能码为例）
场景：主控单元（地址0）读取传感器（地址1）的温湿度数据（存储在保持寄存器0x0000、0x0001），波特率9600bps，8N1（8数据位、无校验、1停止位）。
- 主控发送查询帧：地址码（01H） + 功能码（03H） + 寄存器起始地址（00H 00H） + 读取长度（00H 02H） + CRC校验（C4H 0BH）完整帧：01 03 00 00 00 02 C4 0B
- 传感器接收并验证：验证地址码（匹配自身地址1）、功能码（支持03H）、CRC校验，验证通过后准备数据。
- 传感器发送响应帧： 地址码（01H） + 功能码（03H） + 数据长度（04H） + 温度数据（00 28H = 40℃） + 湿度数据（00 1EH = 30%） + CRC校验（79H 87H）完整帧：01 03 04 00 28 00 1E 79 87
- 主控接收并解析： 验证CRC校验，解析数据域得到温度40℃、湿度30%。
自定义协议设计（灵活场景）
若Modbus-RTU无法满足特殊需求（如极简数据传输、自定义控制逻辑），可设计自定义协议，核心原则：简洁、易解析、抗干扰。
自定义协议帧格式示例
针对简单传感器数据采集场景，设计极简帧格式（8N1，波特率9600bps）：
| 字段 | 字节数 | 说明 |
|---|---|---|
| 帧头 | 1 | 固定为0xAA（用于同步帧起始） |
| 地址码 | 1 | 设备地址（1~32） |
| 数据长度 | 1 | 后续数据域+校验码的总字节数 |
| 数据域 | 2 | 温度数据（16位，高字节在前） |
| 校验码 | 1 | 和校验（帧头+地址码+数据长度+数据域的字节和取低8位） |
| 示例帧（地址1，温度40℃=0x0028）：0xAA 0x01 0x03 0x00 0x28 0x2C（校验码=AA+01+03+00+28=0x2C） |
自定义协议设计要点
- 帧同步：必须包含帧头（如0xAA、0x55），避免误解析；
- 校验机制：优先选用CRC校验（抗干扰能力强），简单场景可用和校验；
- 数据长度：尽量精简，减少传输延迟和干扰概率；
- 容错设计：增加帧尾（可选），避免帧截断导致解析错误。
实战应用：RS485通信编程与调试
开发环境与硬件准备
软件编程实现（Modbus-RTU协议）
调试方法与工具
RS485通信调试是实战中的核心环节，需结合硬件工具和软件工具定位问题。
硬件调试工具
- 万用表：测量总线A、B线电压（空闲时A线略高于B线，约0.2~0.5V），判断总线是否正常；测量收发器电源、控制引脚电平，验证硬件连接；
- 示波器：观察A、B线的差分信号波形，判断信号是否失真、有无干扰；验证发送时是否有信号输出，接收时是否有信号输入；
- RS485总线分析仪：直接抓取总线上的原始数据帧，验证帧格式、CRC校验是否正确，快速定位协议层面问题。
软件调试工具
- 串口调试助手：通过USB-TTL模块连接RS485总线（需配合MAX485收发器），模拟主控或从机发送数据，验证通信逻辑；
- Modbus调试工具：如Modbus Poll（主机模拟）、Modbus Slave（从机模拟），快速验证Modbus-RTU协议的实现是否正确。
常见调试问题与解决
- 问题1：无响应 → 检查硬件连接（A、B线是否接反、电源是否正常）；检查收发控制引脚是否正确切换；验证地址码是否匹配；
- 问题2：数据解析错误 → 检查波特率、帧格式是否一致；验证CRC校验是否正确；检查数据字节序（高字节/低字节）；
- 问题3：通信不稳定（偶尔丢包） → 检查总线是否添加终端电阻；更换屏蔽双绞线，确保屏蔽层接地；减少总线长度或降低传输速率；
- 问题4：多个节点冲突 → 确保同一时间只有一个节点发送数据；优化通信时序，避免同时发送。
进阶提升：RS485总线优化与高级应用
